Kurzbeschreibung

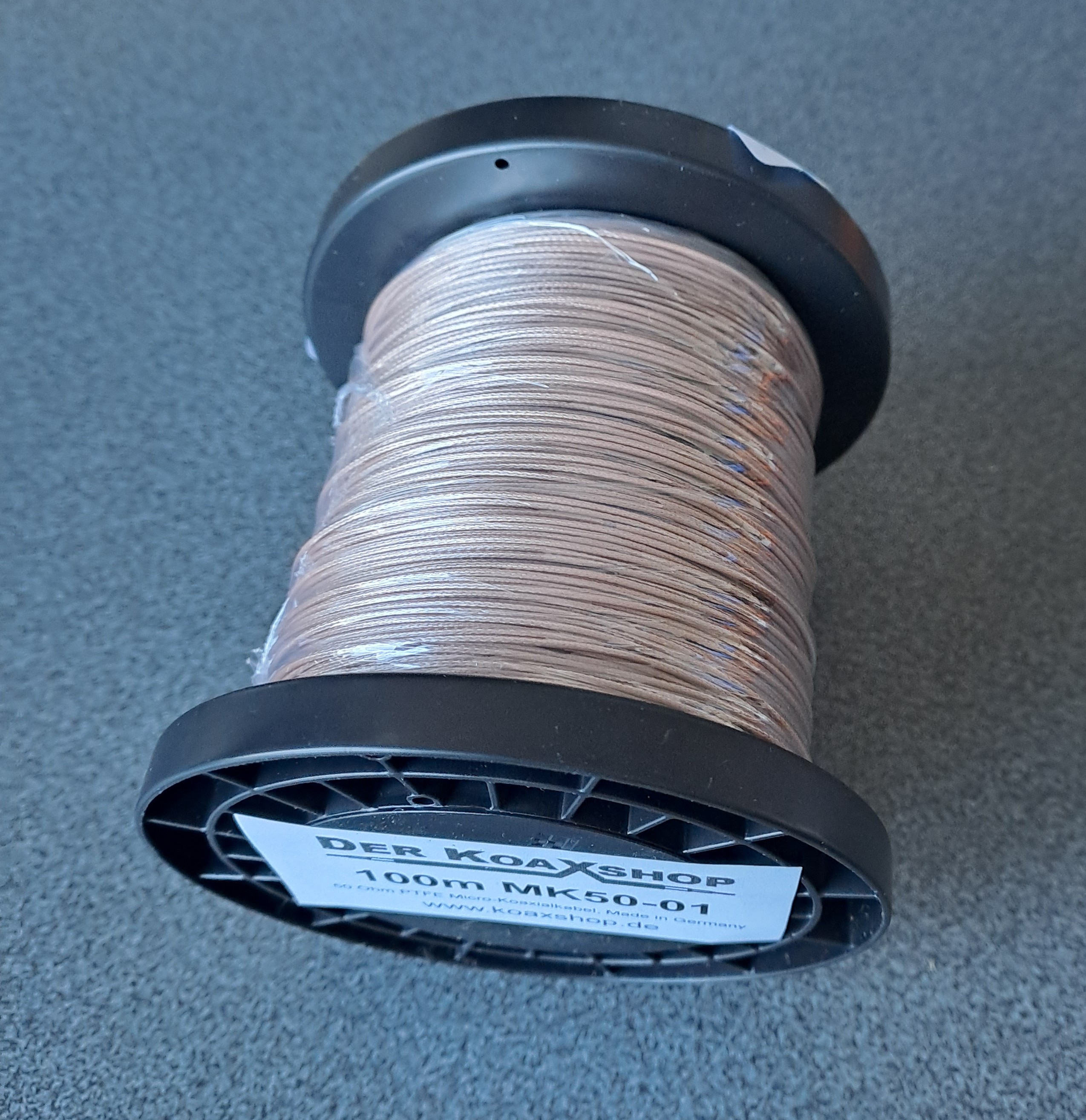

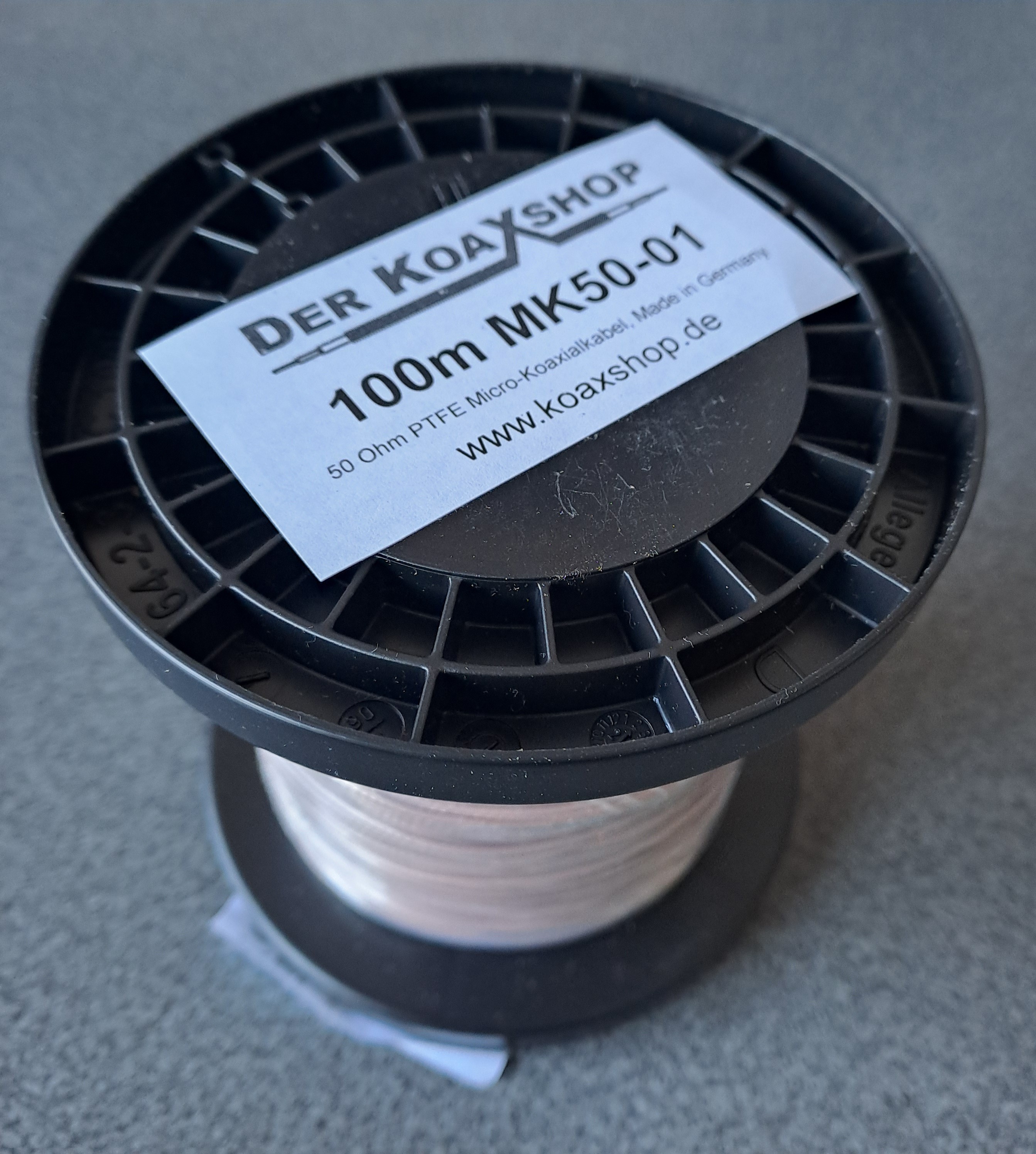

Auf 100m Kunststoff-Spule
| Außendurchmesser |
1,0 mm |
| Isolation |
PTFE (TeflonTM) |
| Schirmung |
Kupfergeflecht versilbert |
| Wellenwiderstand |
50 Ohm +/-5 |
Anwendung
MK50-01 ist ein ultra-dünnes, 50 Ohm Micro- / Subminiatur Koaxialkabel mit nur 1,0mm Außendurchmesser. Die Isolation ist aus PTFE (Polytetrafluorethylen, auch bekannt als TeflonTM), der Außenmantel aus braun-transparentem FEP (Fluorethylenpropylen), wodurch eine hohe Temperaturbeständigkeit gegeben ist. Innen- und Außenleiter sind versilbert.
MK50-01 eignet sich ideal für Anwendungen, bei denen engste Platzverhältnisse bestehen, z.B. für hochwertige geräteinterne Verbindungen, kurze Verbindungsleitungen in der Funktechnik, drahtlose Übertragungssysteme, miniaturisierte Laboranwendungen in der Messtechnik, Elektronik, Medizintechnik, bei Prüfsystemen usw. Durch die hohe Temperaturbeständigkeit kann es problemlos gelötet werden.
Technische Daten
| Aufbau |
| Innenleiter |
1 * 0,16mm |
Kupferlegierung versilbert |
| Isolation |
0,52mm Ø |
PTFE (TeflonTM) |
| Außenleiter |
Geflecht |
Kupfergeflecht versilbert |
| Außenmantel |
1,0mm Ø |
FEP |
| Farbe außen |
braun-transparent |
|
| Mechanische Eigenschaften |
| Min. Biegeradius |
5mm (einfach) / 10mm (mehrfach) |
| Gewicht |
3 g/m |
| Betriebstemperatur |
-55 bis +200 °C |
| Elektrische Eigenschaften |
|
Wellenwiderstand
|
50 Ohm +/-5 |
| Verkürzungsfaktor |
0,7 |
| Kapazität |
94 pF/m |
| Schirmungsmaß |
>40 dB |
| Dämpfung (bei 20°C) |
| 30 MHz |
0,36 dB/m |
| 100 MHz |
0,65 dB/m |
| 400 MHz |
1,3 dB/m |
| 1.000 MHz |
2,1 dB/m |
| 2.500 MHz |
3,3 dB/m |
| Max. Leistung |
| 30 MHz |
120 W |
| 100 MHz |
65 W |
| 400 MHz |
32 W |
| 1.000 MHz |
20 W |
| 2.500 MHz |
13 W |
Technische Änderungen vorbehalten
